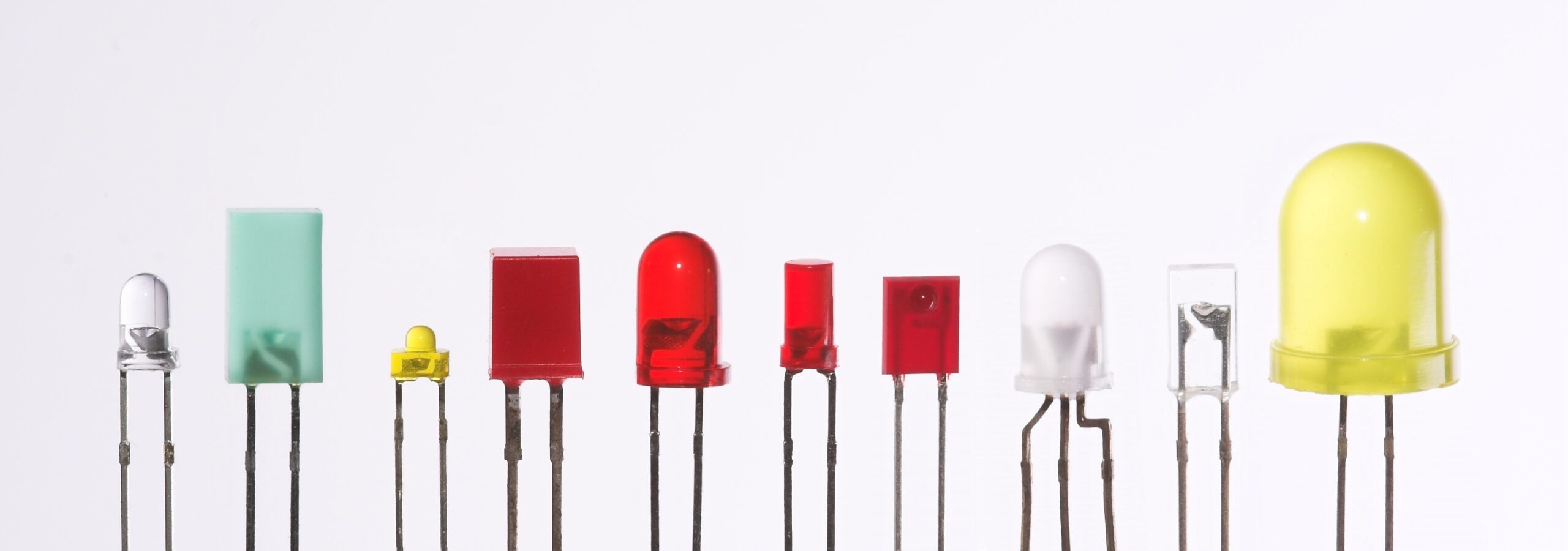

Leuchtdiode im lichtbündelnden, transparenten Gehäuse (Durchmesser 5 mm). Der LED-Chip liegt im Bild nicht sichtbar in der am rechten Anschlussbein angeformten Schale und ist mit einem Bonddraht zum anderen Bein kontaktiert.

weißes Licht durch additives Mischen

weißes Licht durch breitbandige Lumineszenz

Kennlinien bei verschiedenen Farben

Zusammenhang Strom / Leuchtstärke

Beleuchtungslösungen mit LED

Lichtausbeute

Die höchsten Effizienzangaben weißer LEDs geben 2014 eine Lichtausbeute von 303 lm/W^{[Firma 10]}, im Jahre 2010 waren es 250 lm/W^[20]. Das theoretische Maximum liegt jedoch bei ca. 350 lm/W, wenn weißes Licht mit 6600 K Farbtemperatur mit einem physikalischen Wirkungsgrad von 100 % erzeugt wird. Daher sind hohe Effizienz-Angaben in Pressemitteilungen der Herstellerfirmen nicht vertrauenswürdig. Im Jahre 2020 kommerziell angebotene weiße LED-Emitter mit einem Farbwiedergabeindex von 70 erreichen eine Lichtausbeute von etwa 122 bis 166 Lumen pro Watt, gemessen im Impulsbetrieb mit 7 % max. Fehler bei einer Chiptemperatur von 85 °C^[21].

Da durch die Messung in der Einheit Lumen die Eigenschaften des menschlichen Auges berücksichtigt werden (vgl. Hellempfindlichkeitskurve), erreichen LEDs in den Farben Grün bis Gelb besonders hohe Effizienzwerte, während beispielsweise blaue LEDs deutlich schlechter abschneiden. Im rein physikalischen Wirkungsgrad, der die Umwandlung elektrischer Energie in Lichtenergie angibt, sind blaue LEDs in der Regel besser. Daher ist ein schlechter Farbwiedergabeindex und eine hohe Farbtemperatur verbunden mit hoher Lichtausbeute. Derzeit sind physikalische Wirkungsgrade bis etwa 85 % erreichbar, bezogen auf die eigentliche LED, ohne Verluste durch Vorschaltgeräte und gegebenenfalls Optik. Neben solchen Laborwerten sind heute LEDs mit 200 lm/W im Betrieb.
