Die Schwellenspannung , auch Fluss-, Schleusen-, Durchlass-, Vorwärts- oder Kniespannung sowie selten Knickspannung genannt, ist in der Elektronik

1. der Spannungsabfall einer in Durchlassrichtung betriebenen Diode.
2. die Basis-Emitter-Spannung eines Bipolartransistors bzw. die Gate-Source-Spannung eines Feldeffekttransistors, bei der im Verhältnis zum maximalen Kollektor- bzw. Drain-Strom ein nennenswerter Strom fließt.
3. der Spannungsfall über einen gezündeten Thyristor

Diode:

LED:

Transistor:

Kollektor-Emitter-Spannung

Solange der Transistor vollständig gesperrt ist, d. h., wenn keine Basis-Emitter-Spannung anliegt, also U_BE = 0 V ist, fällt die volle Betriebsspannung des Transistors an der Kollektor-Emitter-Strecke ab.

Ist ein Transistor dagegen voll durchgesteuert (bei einem Silizium-Transistor üblicherweise bei U_BE = 0,7 V), fällt noch immer ein kleiner Teil der Betriebsspannung an der Kollektor-Emitter-Strecke ab. Im voll durchgesteuerten Zustand spricht man dann von der Sättigungsspannung eines Transistors, was auch als U_{CE sat} bezeichnet wird. Ein für einen Silizium-Transistor üblicher Wert ist U_{CE sat} = 0,2 V, bei Darlington-Transistoren um 0,9 bis 2,5 V.

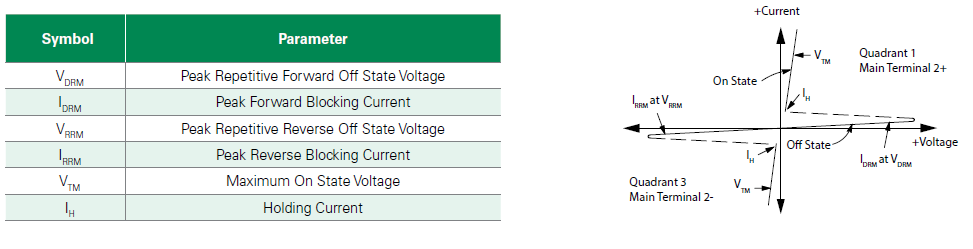

Thyristor:

Die Durchlassspannung liegt bei 32A bei 1,8V. Sie steigt mit dem Durchlaßstrom an. Das Produkt aus Durchlassspannung und Durchlassstrom ist die Durchlassverlustleistung.

IGBT

Über die Kollektor-Emitter-Strecke eines IGBT fällt wie beim Bipolartransistor mindestens die Schleusenspannung ab. Bei Nennstrom sind das typischerweise je nach Sperrspannung 1,7 V bis 3 V.
